Laminatoi e trafile

Marca
Mario Di Maio S.p.A. — sede legale Milano, stabilimento Gerenzano (VA)

Descrizione

Laminatoio orafo a una testa con rulli piani, volantino di regolazione superiore, riduttore laterale e quadro comandi frontale. Marcatura CE. Verniciatura grigia.

Marca
Mario Di Maio S.p.A. — sede legale Milano, stabilimento Gerenzano (VA)

Descrizione

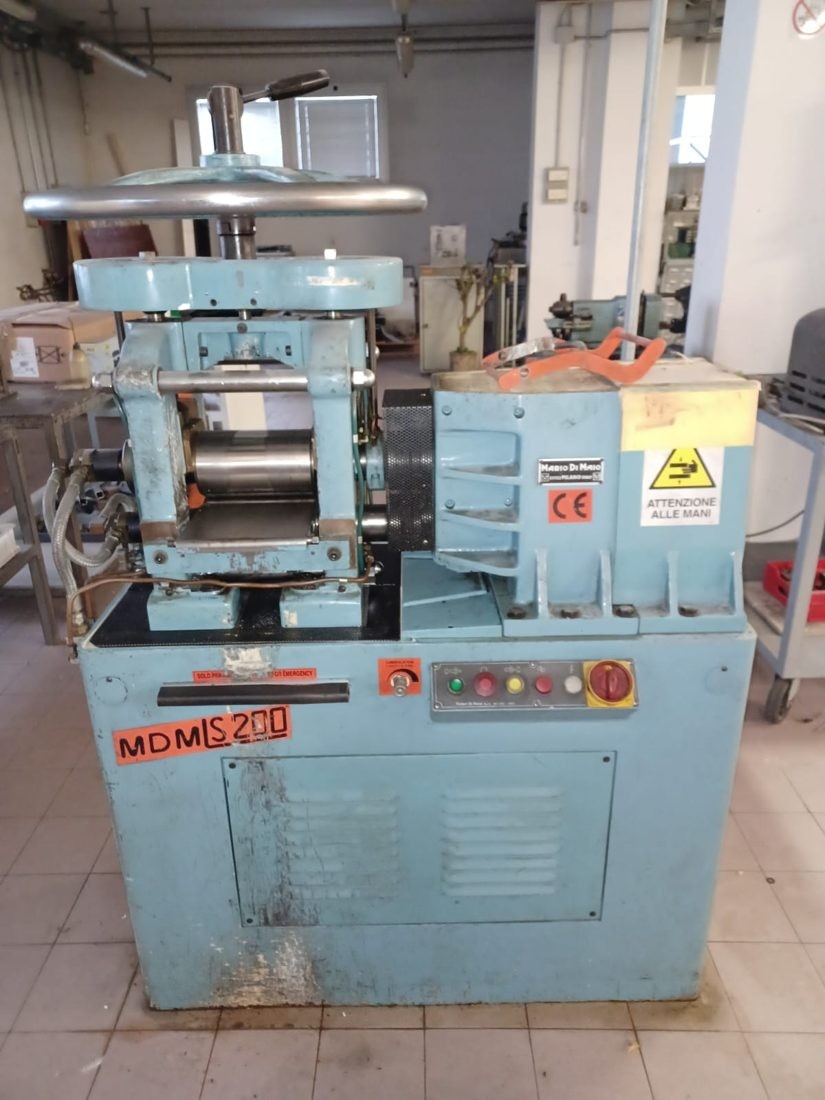

Macchina distinta dalla N. 01, verniciatura azzurra. Rulli piani, volantino di regolazione su due colonne, riduttore e motore sul lato destro, pulsantiera frontale a sei comandi con sezionatore. Marcatura CE.

Marca
Mario Di Maio S.p.A. — sede legale Milano, stabilimento Gerenzano (VA)

Descrizione

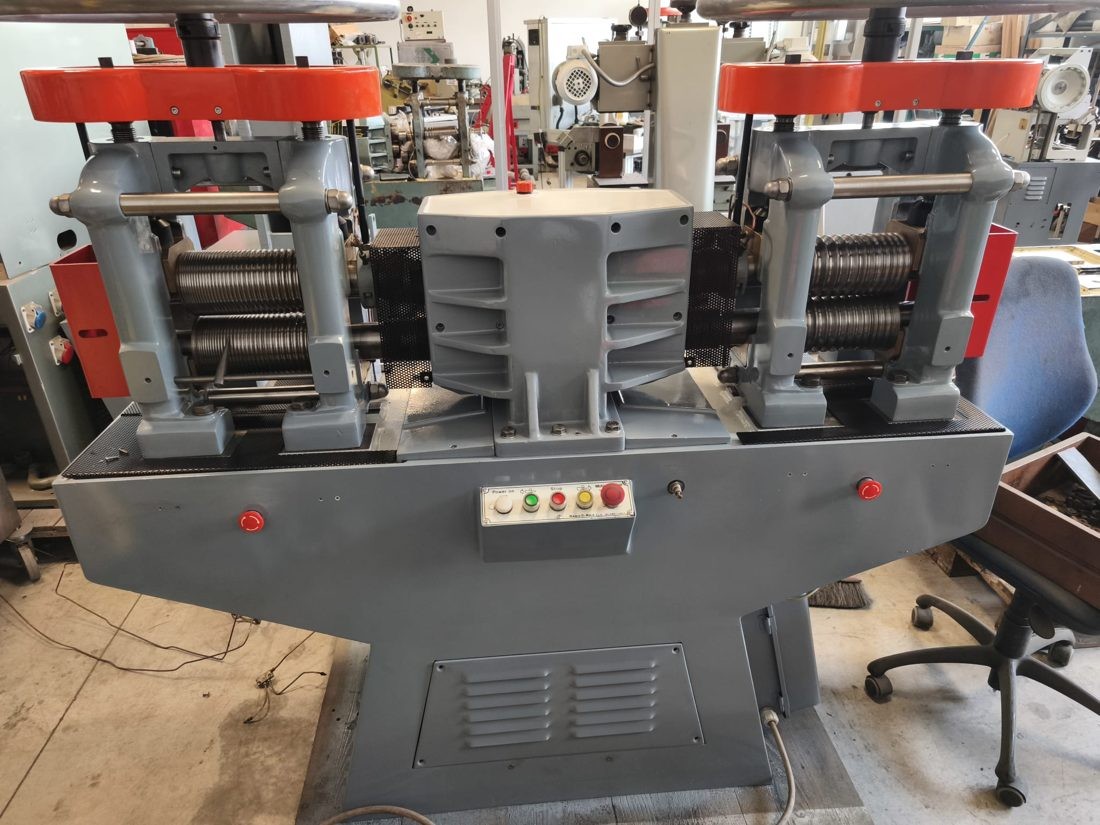

Laminatoio con due teste indipendenti su basamento unico: una testa con rulli sagomati per filo e una con rulli a gole. Motoriduttore centrale, pulsantiera centrale e due funghi di emergenza. Macchina revisionata e riverniciata.

Marca
Mario Di Maio S.p.A. — sede legale Milano, stabilimento Gerenzano (VA)

Descrizione

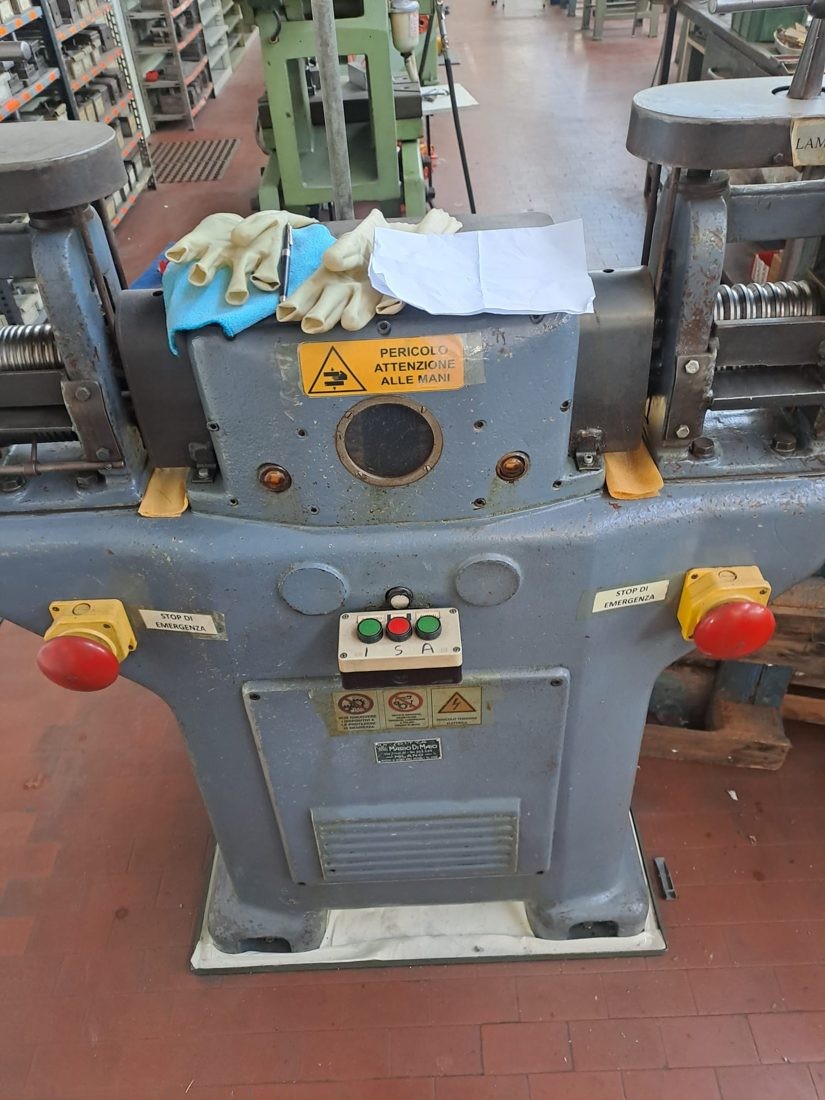

Laminatoio a due teste con rulli sagomati, basamento monoblocco in ghisa, due funghi di emergenza e pulsantiera a tre comandi. Macchina in servizio presso officina.

Descrizione

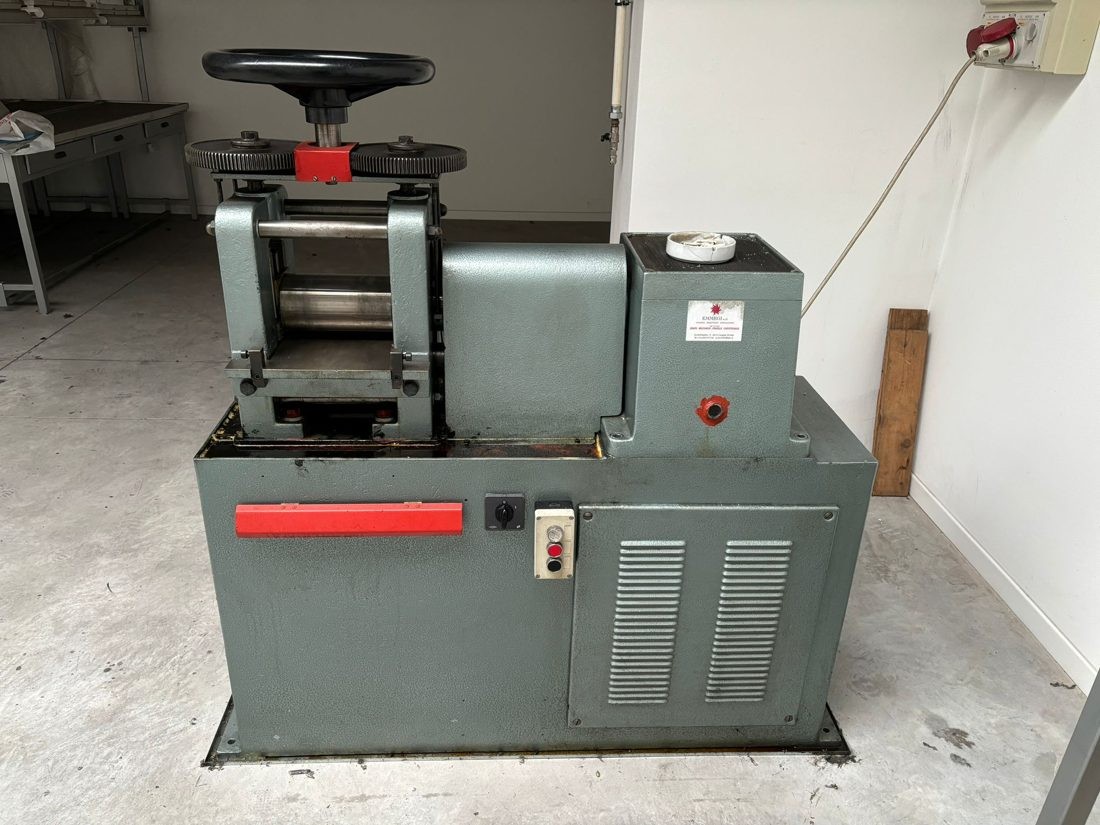

Laminatoio compatto con rulli piani, doppia coppia di ingranaggi a vista, volantino superiore, riduttore in bagno d’olio e motore incorporato nel basamento.

Marca
Mino S.p.A. — Alessandria

Modello
Laminatoio quarto (4 rulli) per lastra

Descrizione

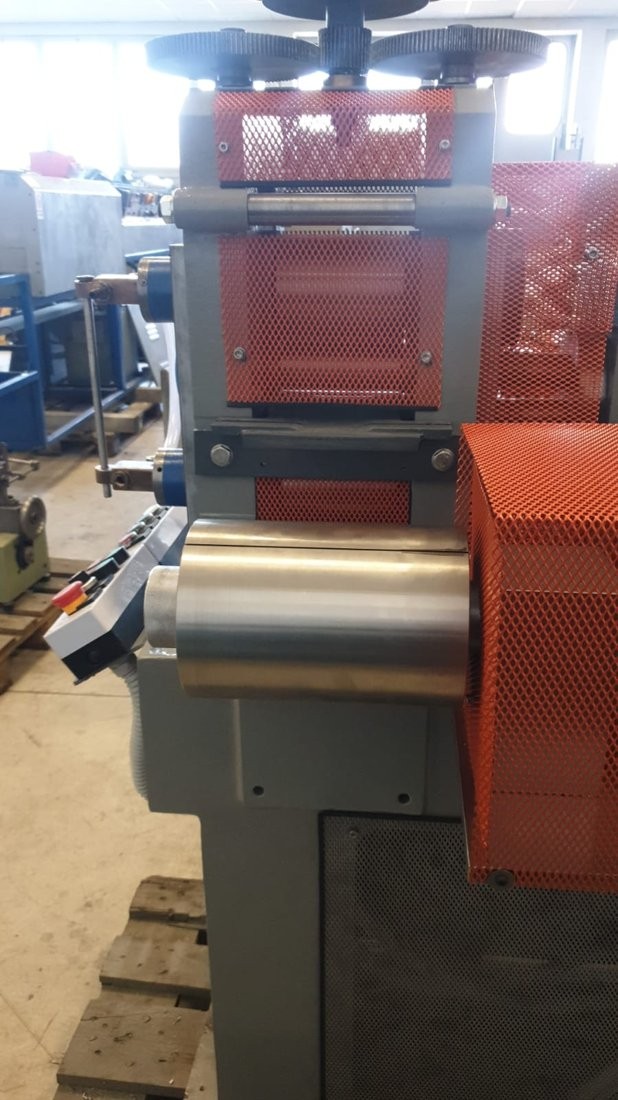

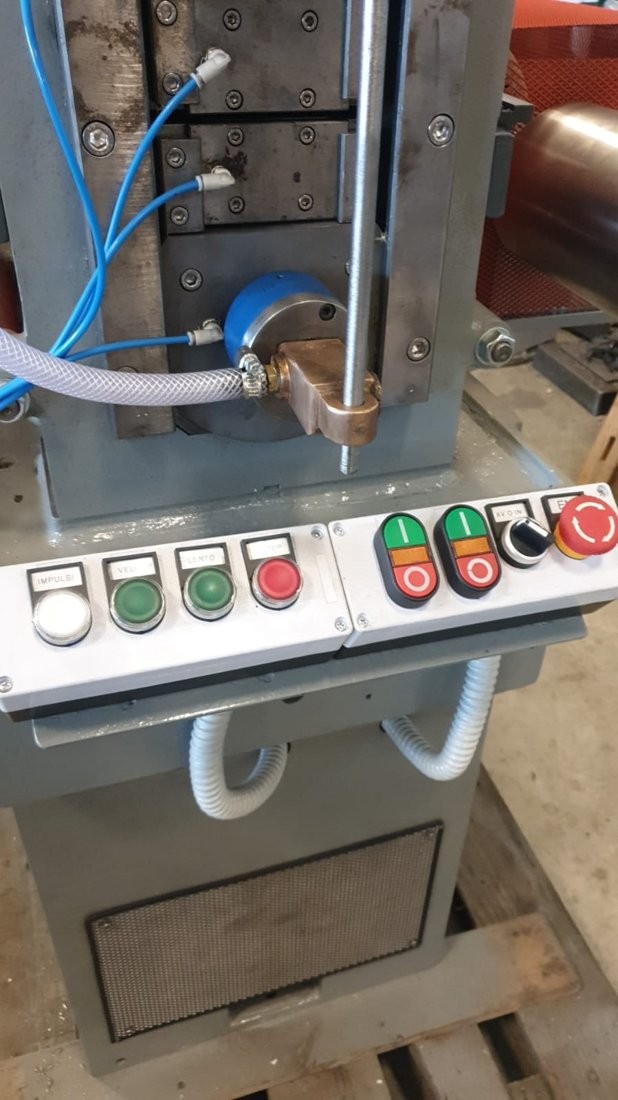

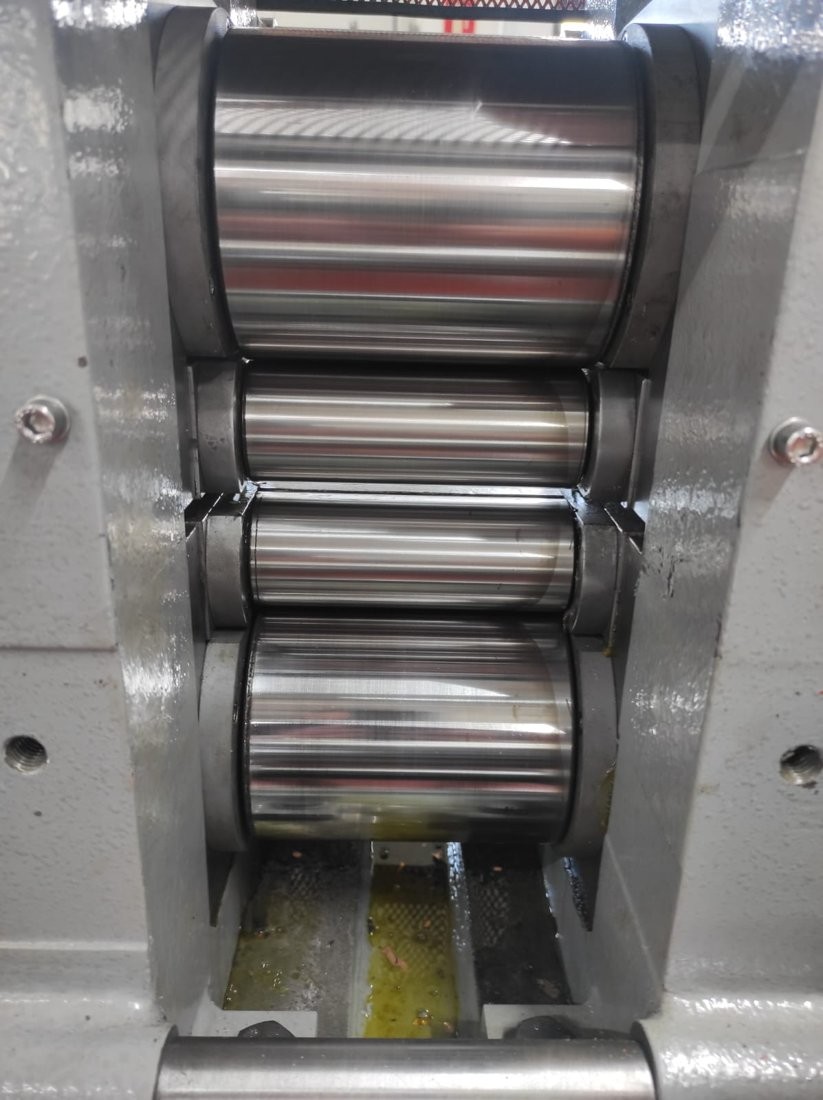

Laminatoio quarto per lastra: due rulli di lavoro di piccolo diametro contrastati da due rulli di appoggio, per spessori fino a 0,08 mm. Dotato di aspi elettronici di svolgimento e avvolgimento in entrata e uscita, raffreddamento e lubrificazione ad acqua con vasca di raccolta, carter di protezione in rete e pulsantiera con comandi impulsi, veloce, lento, stop, avanti/indietro e fungo di emergenza. Macchina completamente revisionata e riverniciata. Nota: Mino S.p.A. (fondata nel 1840) nasce proprio come costruttore di macchine per la lavorazione dei metalli preziosi ed è stata pioniera dei laminatoi reel-to-reel; oggi produce impianti di laminazione industriali per alluminio, rame e acciaio. Seconda foto: pacco rulli in dettaglio. Terza foto: vista laterale con aspo e protezioni. Quarta foto: quadro comandi e gruppo di raffreddamento.

Modello
Rulli combinati: piani e sagomati

Descrizione

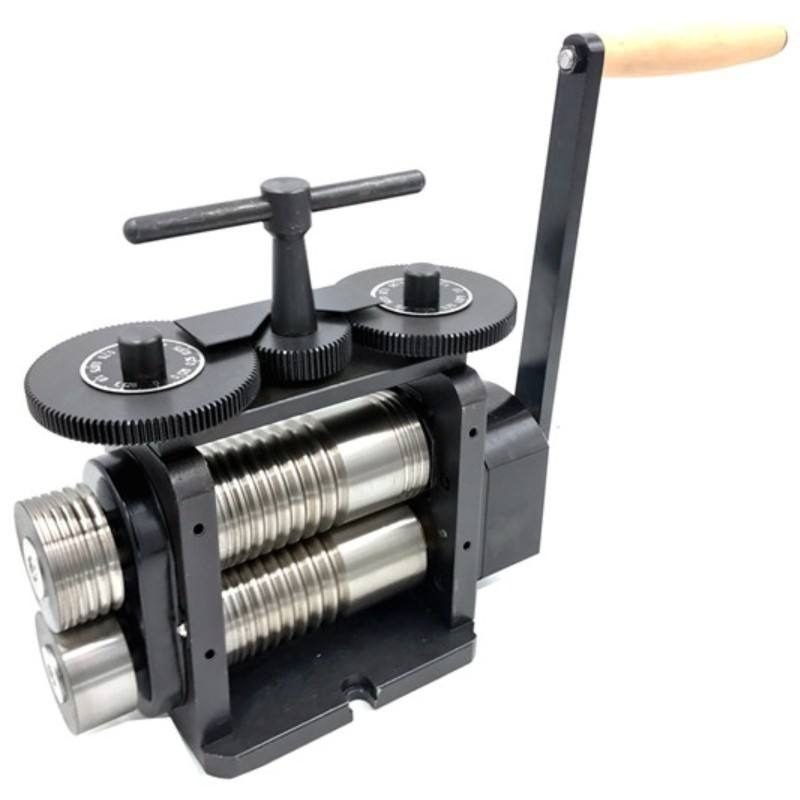

Mini laminatoio manuale a manovella con rulli combinati (parte piana e gole per filo quadro), regolazione a due volantini graduati. Da fissare al banco.

Modello
7 teste in linea

Descrizione

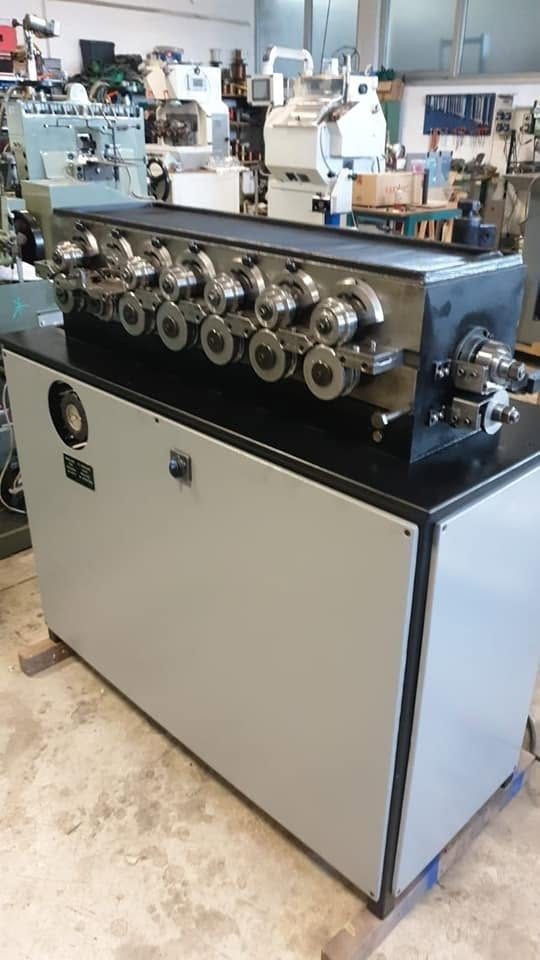

Linea di laminazione continua con sette coppie di rulli in serie su unico albero di trasmissione, con teste di riduzione e calibratura in uscita. Struttura in carpenteria con carter chiuso.

Marca
TVN Tech S.r.l. — Monte San Savino (AR)

Modello
Trafila a 12 passaggi con aspo avvolgitore

Descrizione

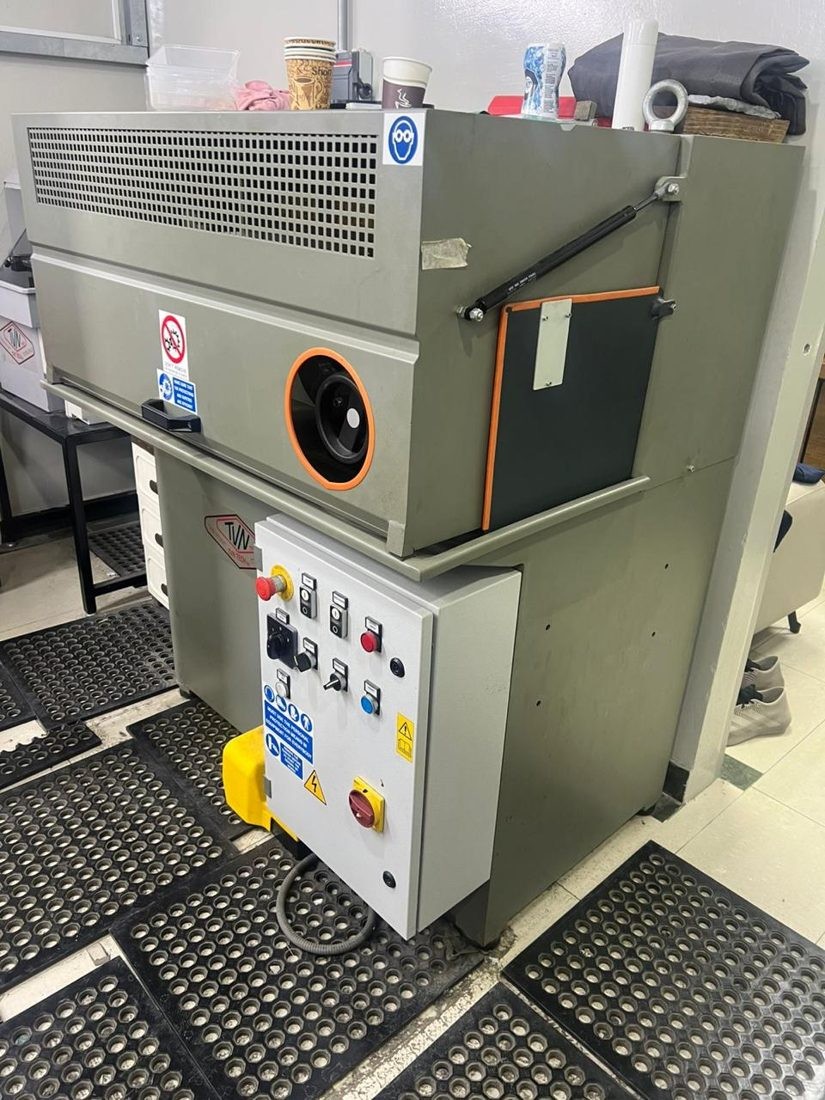

Trafila multipasso a 12 passaggi per filo, con aspo avvolgitore in uscita. Macchina interamente carenata: cabina chiusa in carpenteria con bocca di uscita filo circolare bordata in gomma, portello di servizio su pistone a gas per l’accesso ai caspi e alle filiere, sezione superiore con griglia e quadro elettrico frontale con sezionatore e fungo di emergenza. Segnaletica di obbligo protezione occhi e divieto di rimuovere le protezioni.

Marca
Visualizzatore digitale con kit staffe di nostra produzione

Modello
Adattabile a ogni tipo di laminatoio — novità a catalogo

Descrizione

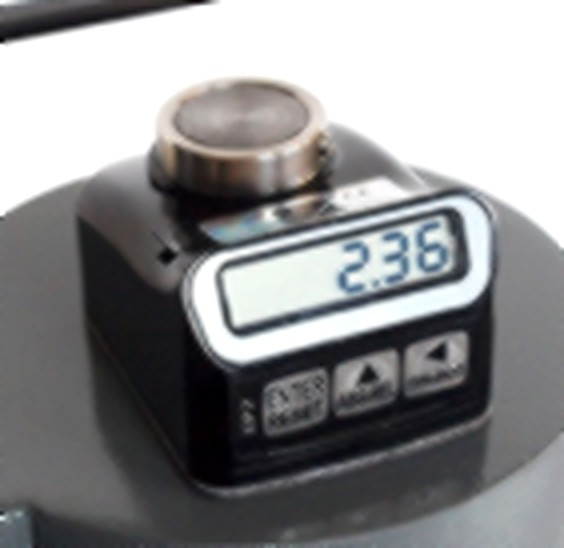

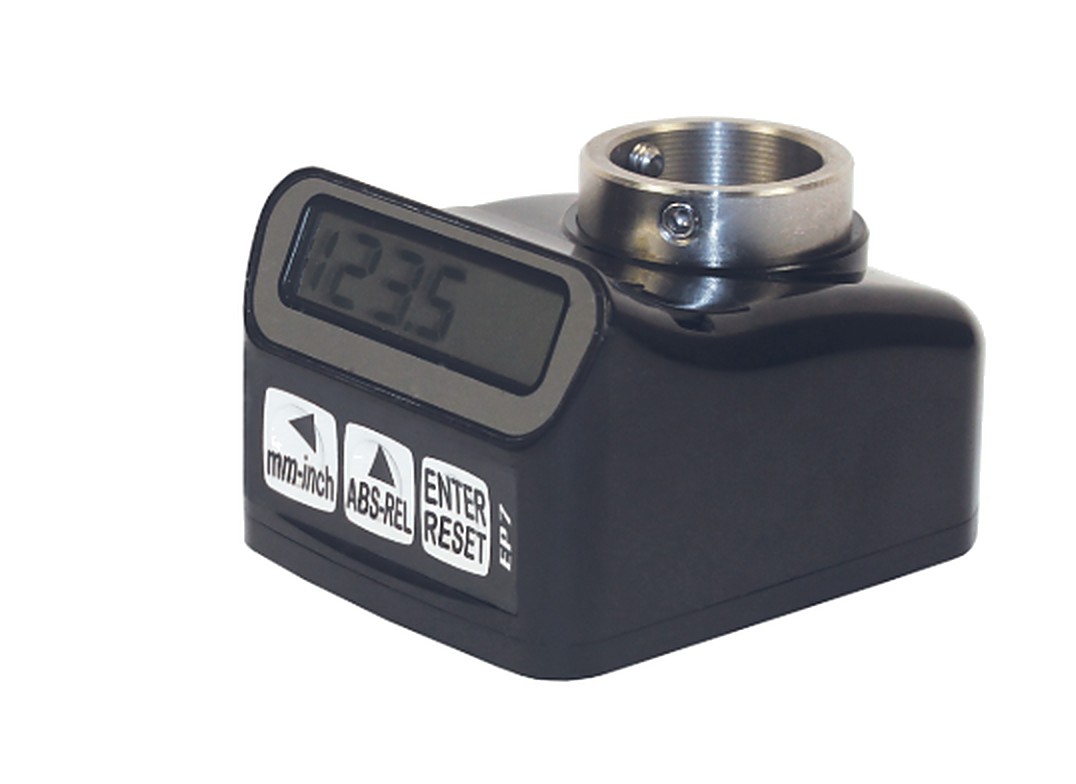

Sistema di controllo dello spessore per laminatoio. Il visualizzatore legge in continuo la posizione dei rulli e mostra a display la quota di lavoro: lo spessore della lastra è sempre sotto controllo, si regola con precisione ed è ripetibile da una passata all’altra e da un lotto all’altro. Si imposta il valore voluto e si lamina fino a leggerlo, senza tentativi e senza dover misurare il pezzo a ogni passaggio. Display a grandi cifre leggibile anche a macchina in funzione e tastiera a tre tasti: commutazione millimetri/pollici, lettura assoluta o relativa con azzeramento in qualsiasi punto (ABS-REL) e conferma/reset. Completo di sistema di staffe di nostra produzione, adattabile a ogni tipo di laminatoio: si monta anche su macchine già in servizio, senza modifiche alla struttura. Seconda foto: il visualizzatore installato sul laminatoio.

Marca
Luigi Dal Trozzo

Modello
120 — lastra e filo, motore 380 V, 2,5 HP

Descrizione

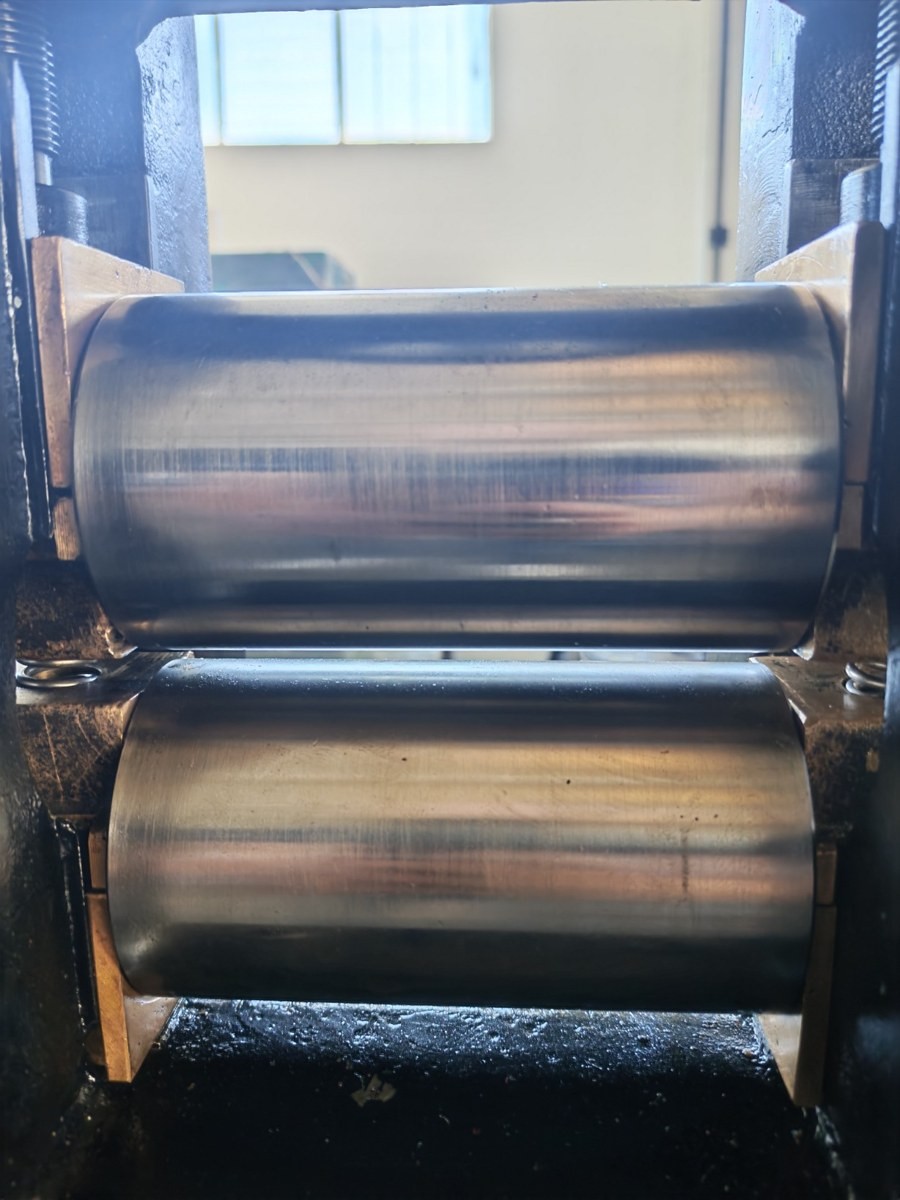

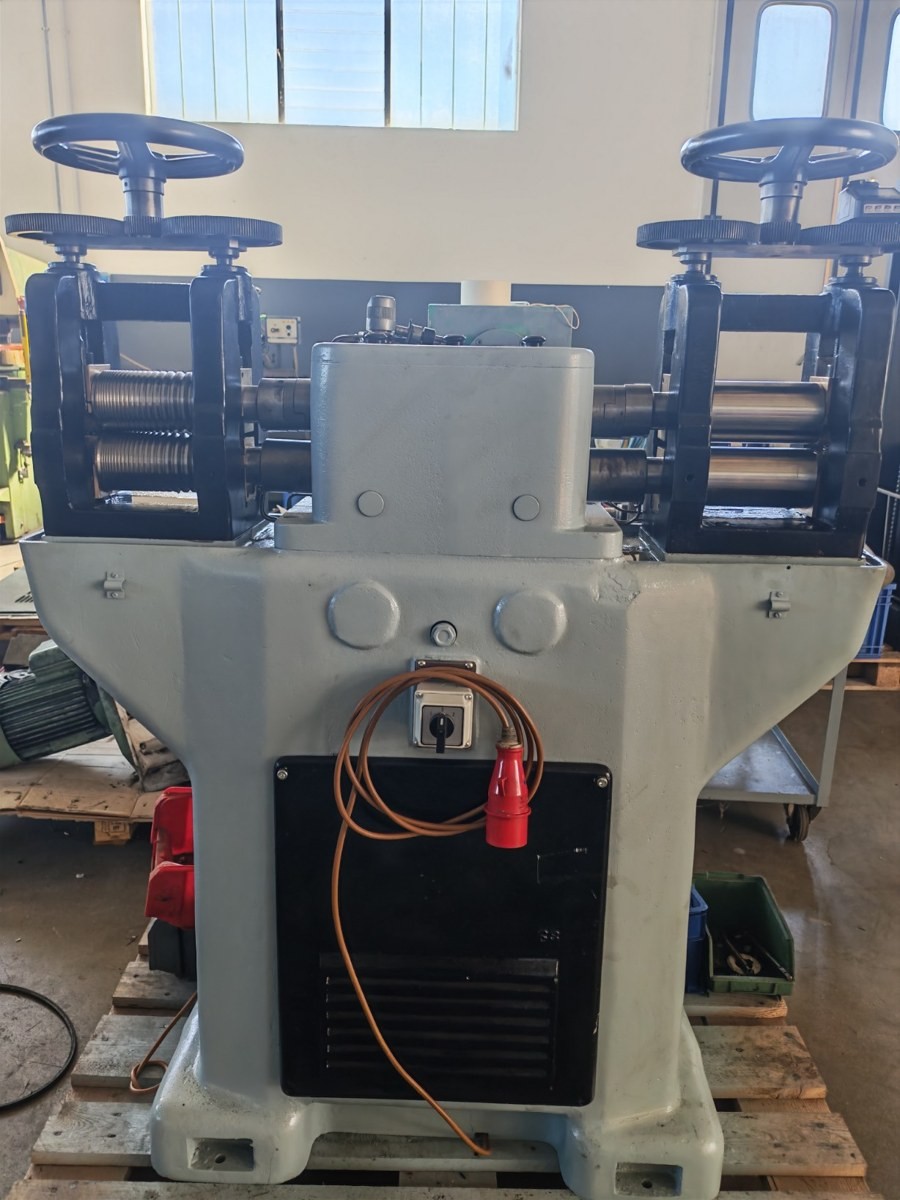

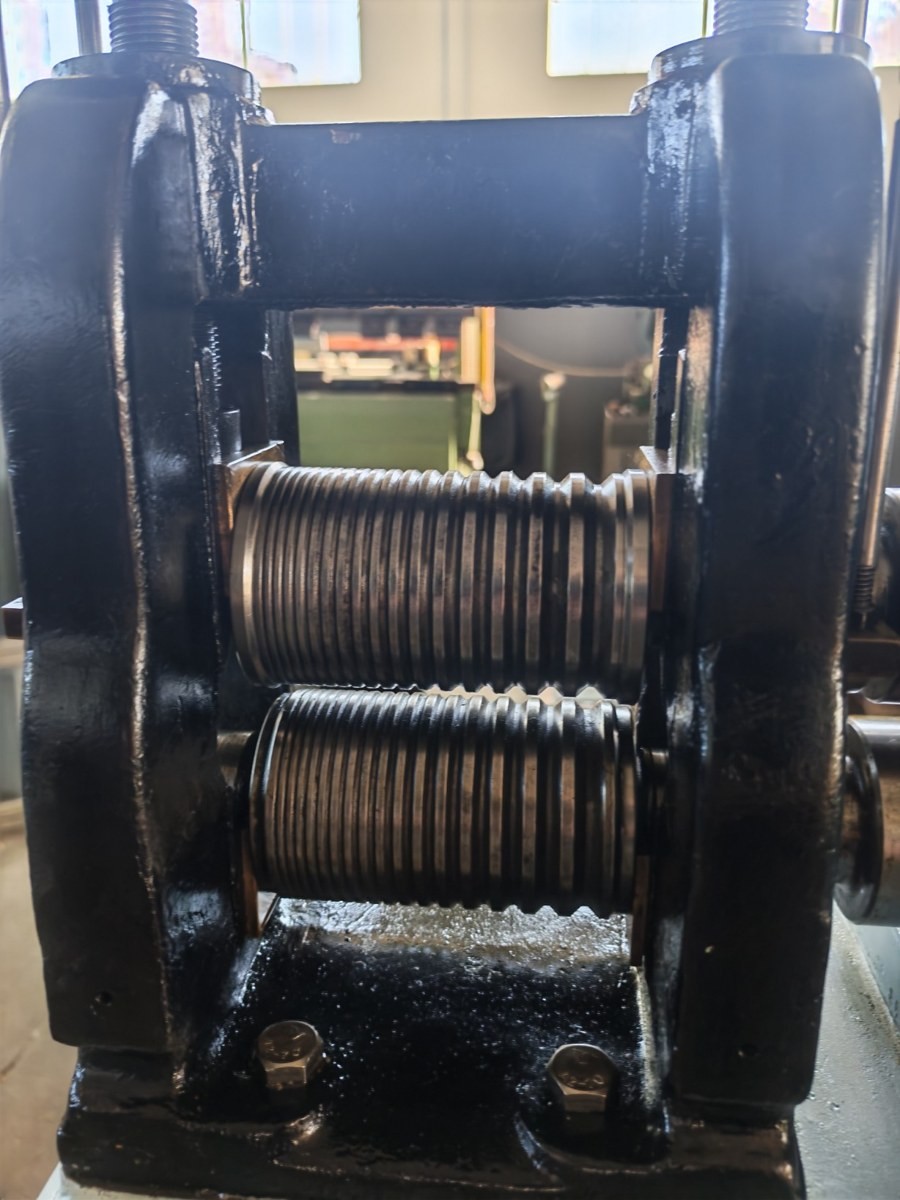

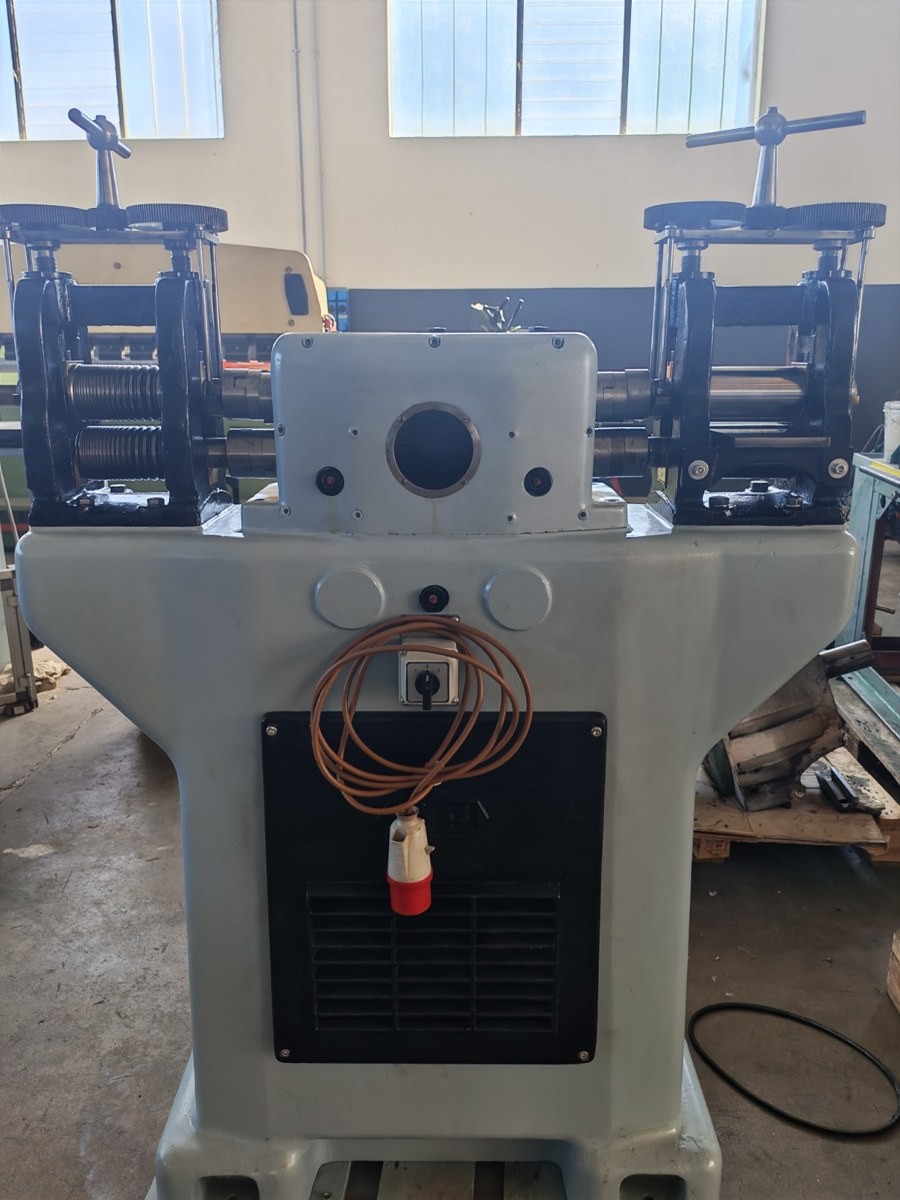

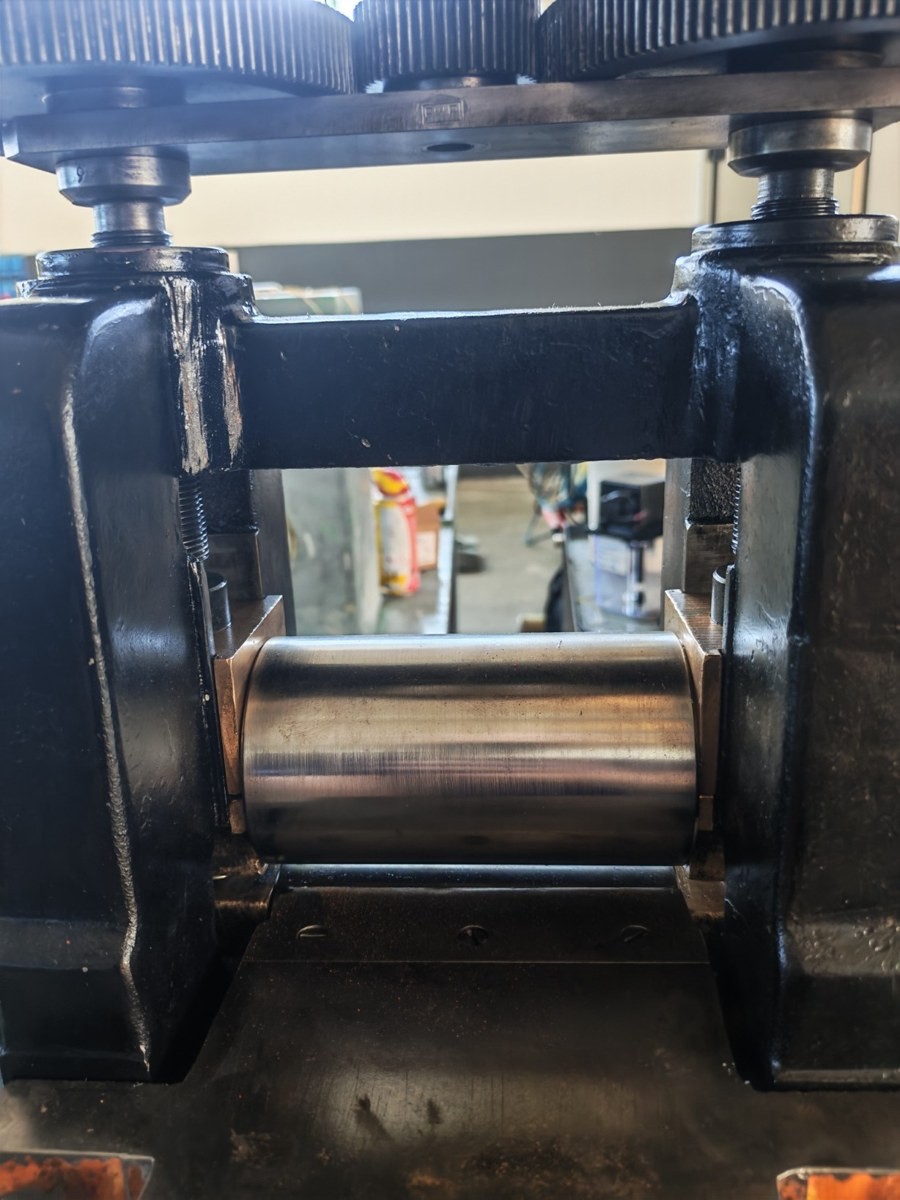

Laminatoio a due teste per lastra e filo su unico basamento in ghisa: una testa con rulli a gole per il filo e una con rulli piani per la lastra, ciascuna con volantino di regolazione superiore a leva. Riduttore centrale con oblò di ispezione, sezionatore frontale e presa CEE. Motore trifase 380 V, 2,5 HP. Macchina revisionata e riverniciata. Seconda foto: i rulli a gole per il filo. Terza foto: i rulli piani per la lastra.

Marca
Luigi Dal Trozzo

Modello
140 — lastra e filo, motore 380 V, 2,5 HP

Descrizione

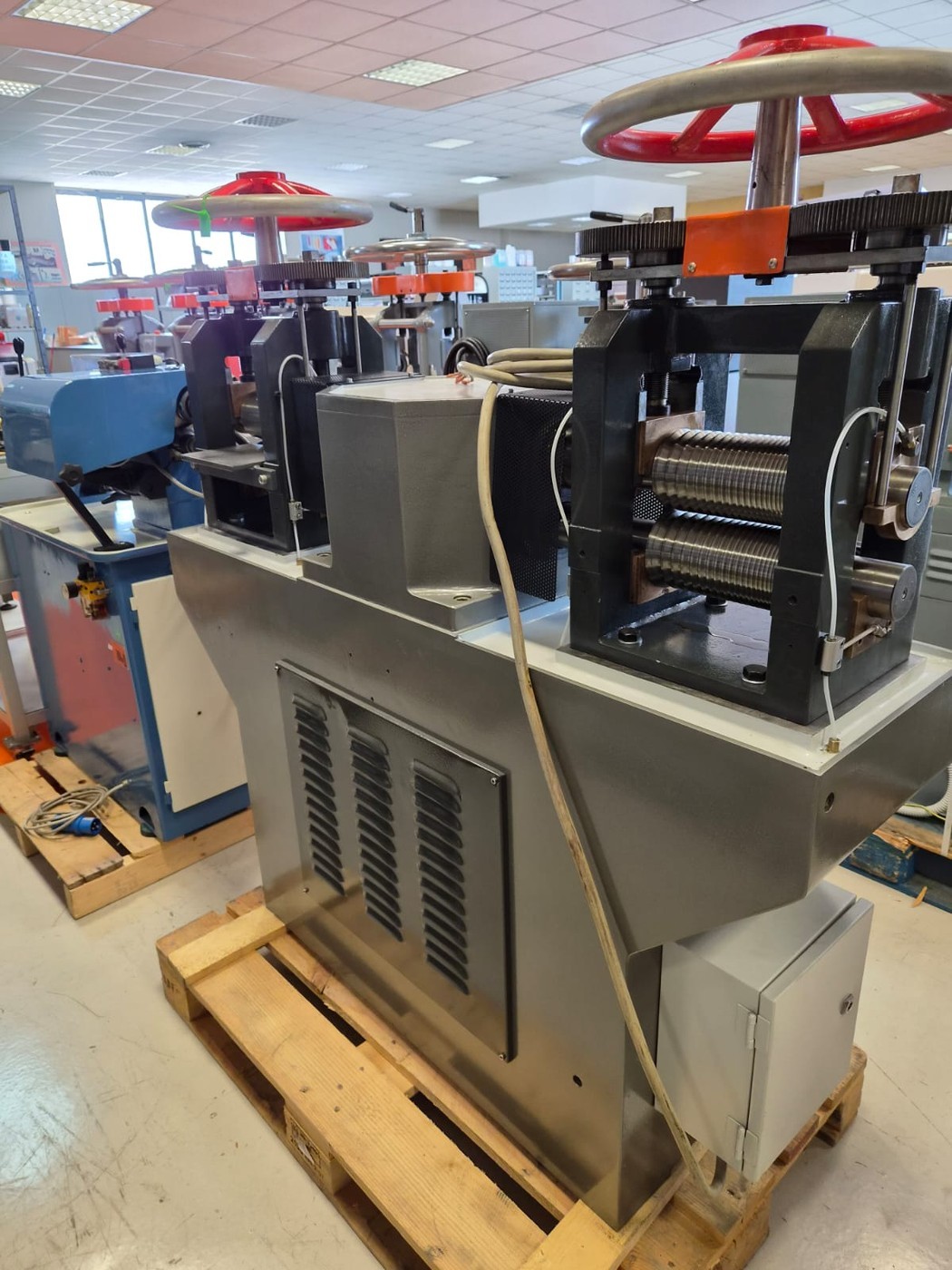

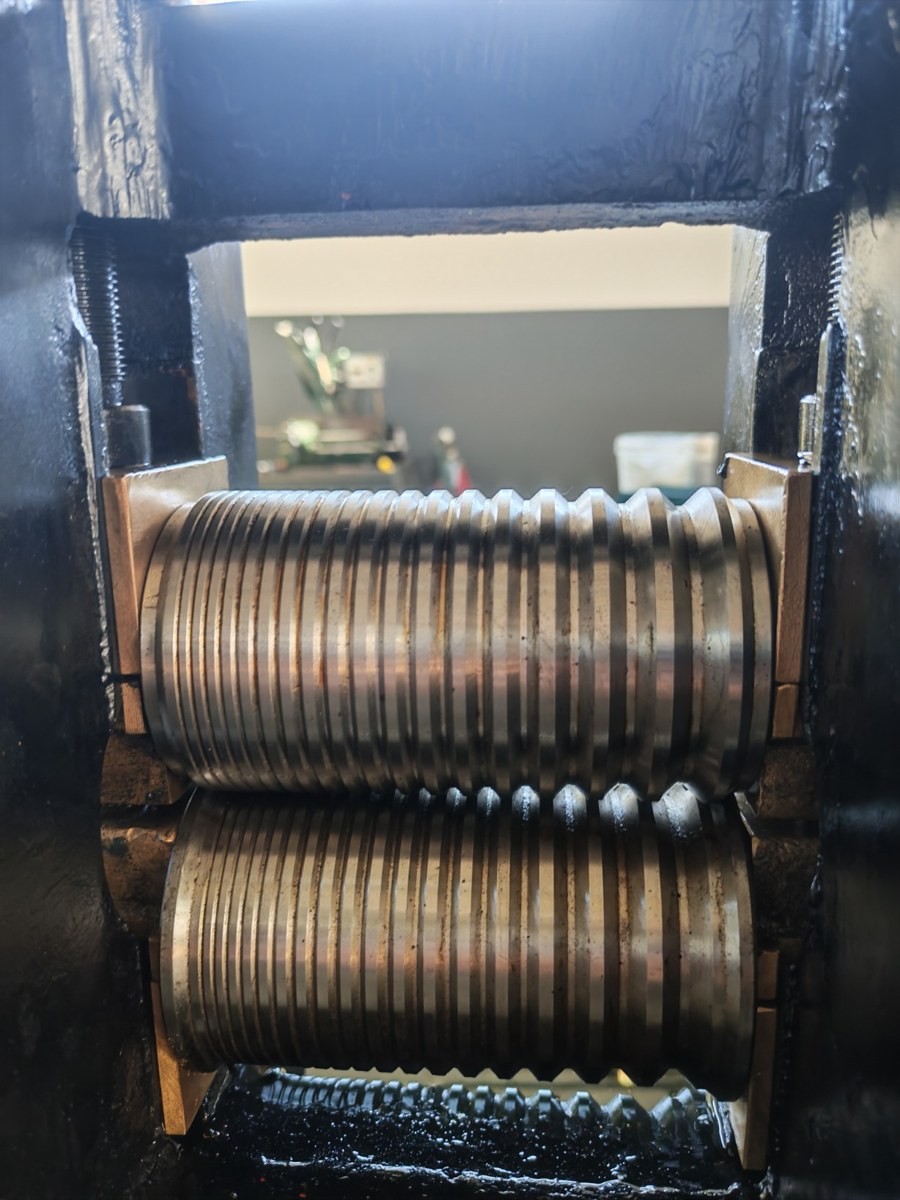

Laminatoio a due teste per lastra e filo, di taglia superiore alla N. 41: una testa con rulli a gole per il filo e una con rulli piani per la lastra, ciascuna con il proprio volantino di regolazione. Riduttore centrale, sezionatore frontale e presa CEE, basamento monoblocco in ghisa. Motore trifase 380 V, 2,5 HP. Macchina revisionata e riverniciata, su pallet pronta alla spedizione. Seconda foto: i rulli a gole per il filo. Terza foto: i rulli piani per la lastra.

Marca
Ponzano — Alessandria

Modello
29 passaggi, con aspo avvolgitore — adatto anche al filo vuoto

Descrizione

Laminatoio per filo con 29 passaggi su unico pacco rulli, completo di aspo avvolgitore: il filo viene laminato e raccolto in ciclo continuo. Adatto anche al filo vuoto. Grande volantino di regolazione con riferimento A-C sulla traversa superiore, fungo di emergenza frontale e basamento chiuso. Targa del costruttore fusa sul basamento: Ponzano — Alessandria.

Marca
Luigi Dal Trozzo — Forniture per orafi ed argentieri, Milano

Modello
200 — lastra e filo, due teste

Descrizione

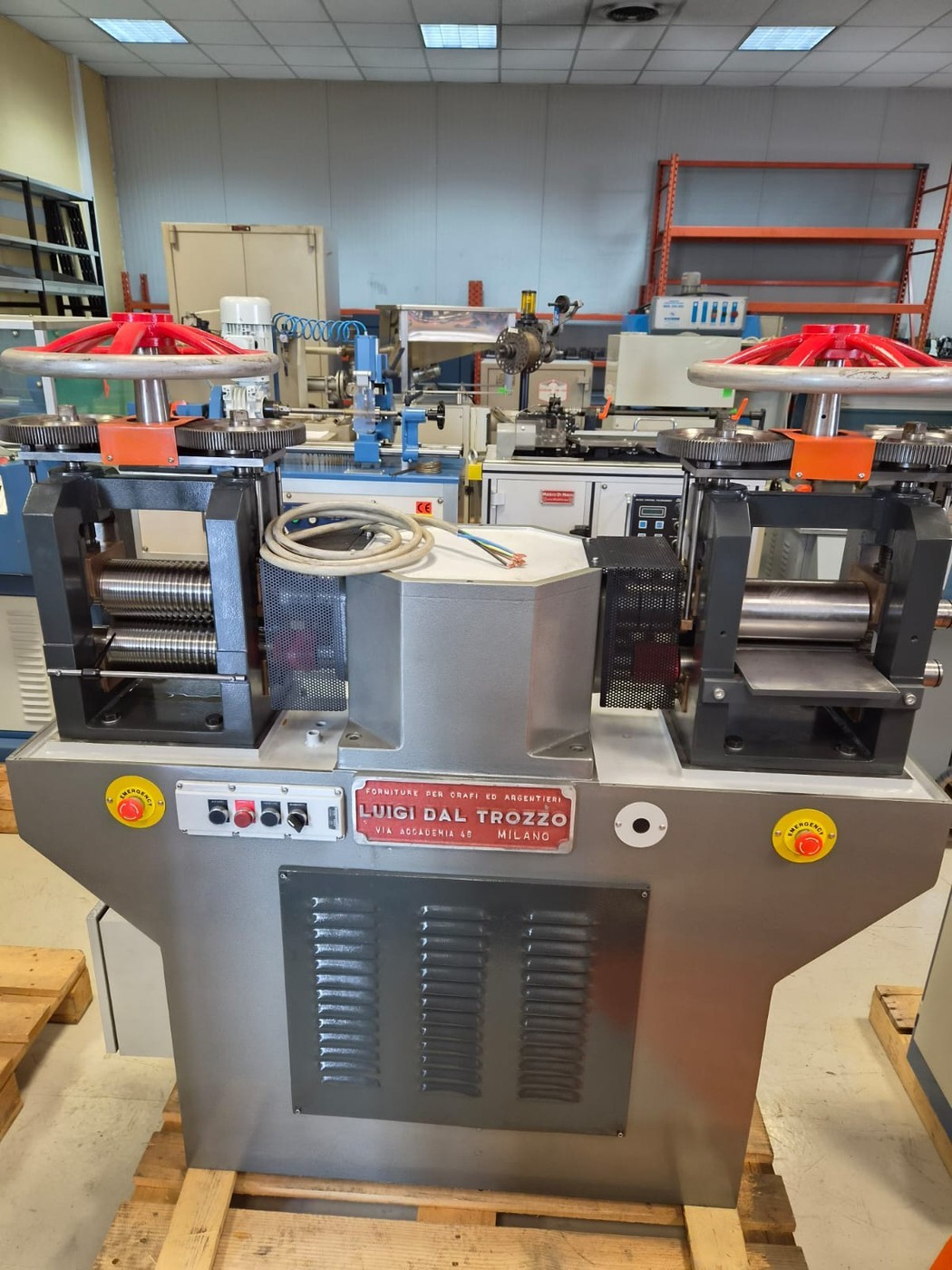

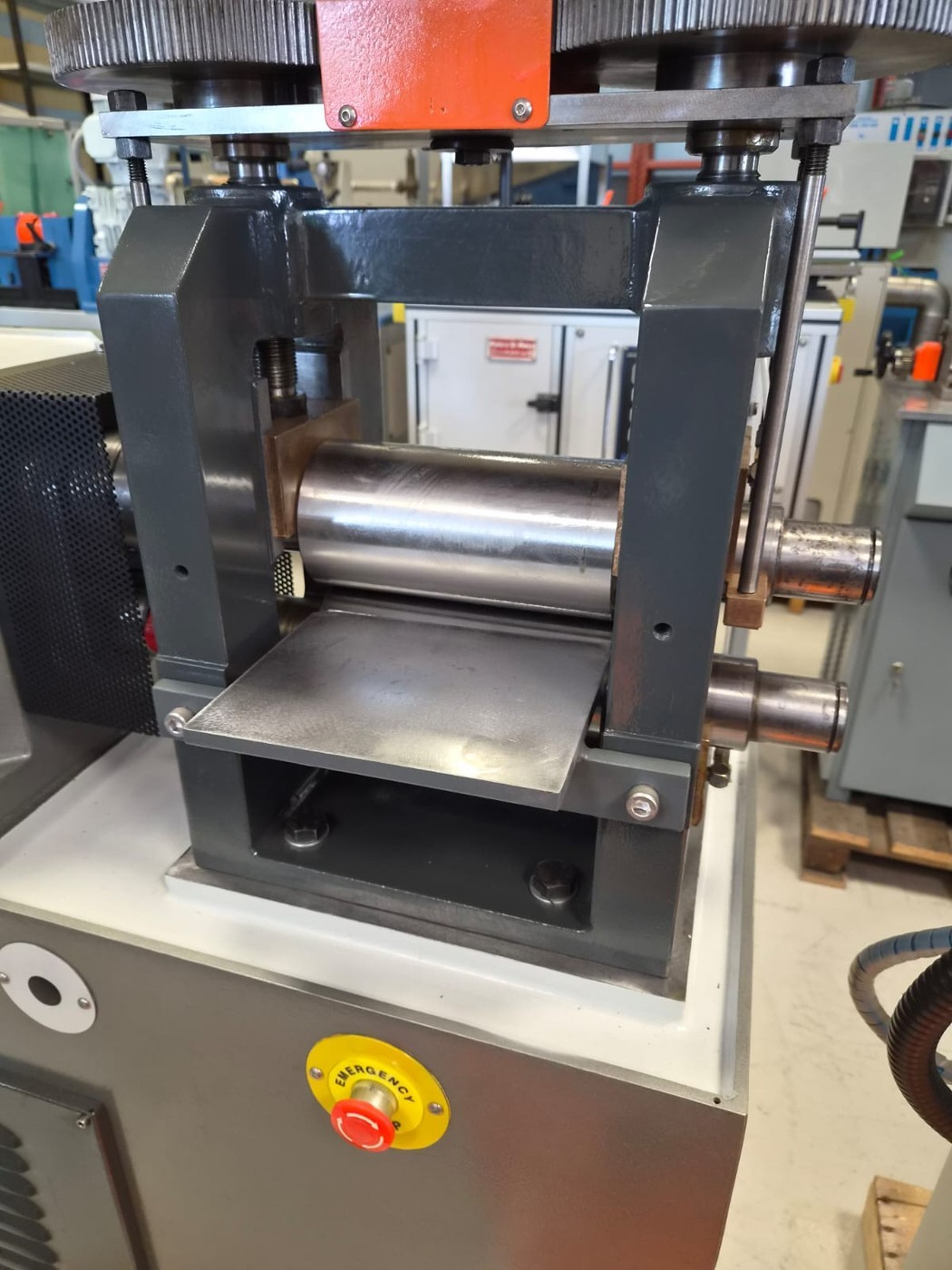

Laminatoio a due teste su un unico basamento: una testa con rulli piani per lastra, con piano di imbocco, e una testa con rulli sagomati per filo, con barra guidafilo. Rulli su bronzine con linee di lubrificazione a ogni supporto. Regolazione della luce tra i rulli con grande volantino che agisce tramite ingranaggi sulle due viti di registro, così i rulli restano sempre paralleli. Scatola di trasmissione centrale fra le due teste, protezioni forate sul lato trasmissione. Pulsantiera con avanti, arresto e indietro e selettore, due funghi di emergenza, quadro elettrico laterale. Seconda foto: vista posteriore. Terza foto: testa filo con rulli sagomati. Quarta foto: testa lastra con rulli piani e piano di imbocco.

Marca
Mario Di Maio S.p.A. — Milano (scritta sul pannello comandi: MARIO DI MAIO S.p.A. MILANO – ITALY)

Modello
Nessuna sigla di modello visibile sulla macchina — cilindri 160 mm di tavola × 120 mm di diametro

Descrizione

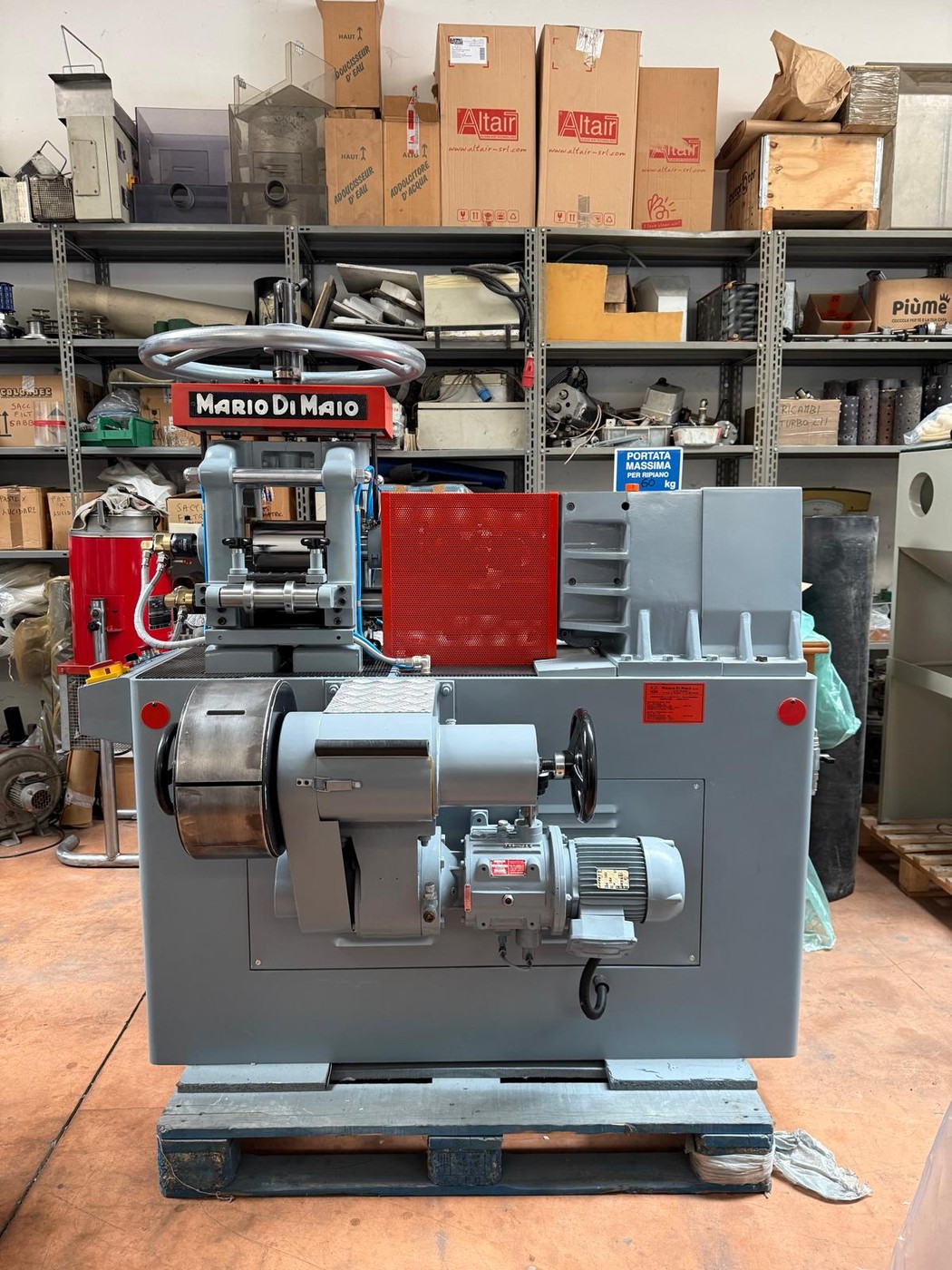

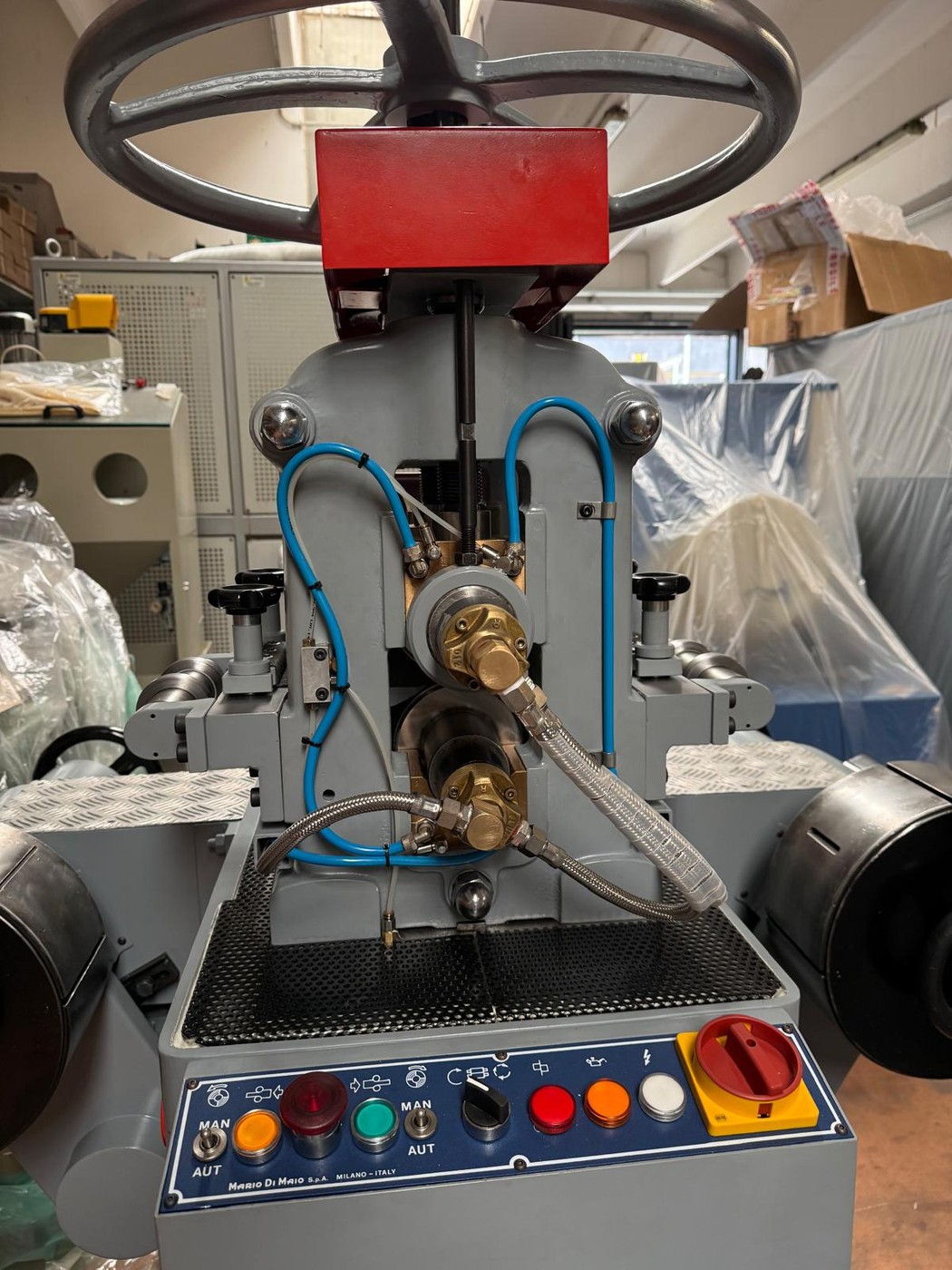

Laminatoio reversibile su basamento chiuso grigio, con un grande aspo su ciascun lato del castello: lavora in entrambi i versi. Cilindri da 160 mm di tavola × 120 mm di diametro; cilindri e bronzine sono raffreddati ad acqua per controllare la temperatura di lavoro e mantenere costante lo spessore della lastra. Testa superiore con incastellatura fusa a due colonne, grande volantino a vite per la regolazione della luce e una seconda coppia di rulli sul fronte. Lubrificazione ai colli dei rulli con distributori in ottone. Motoriduttore con volano sul fianco, carter forato rosso sul lato trasmissione e pannello operatore frontale con selettori MAN/AUT e sezionatore generale. Macchina completamente revisionata e riverniciata.
