Lavorazione catene, filo e palline

Marca
GB Meccanica — Giusti Tech S.r.l., Pieve al Toppo, Civitella in Val di Chiana (AR)

Modello
T15 — 15 t, fino a 1.000 colpi/min, con aspo traino catena

Descrizione

Battitrice veloce per catena: la catena viene fatta avanzare in continuo dall’aspo di traino e battuta fra gli utensili, che ne schiacciano e assestano le maglie dando alla catena la sezione e la superficie finali. Forza 15 t e cadenza fino a 1.000 colpi al minuto. Gruppo a eccentrico con volano su basamento in carpenteria, stampo di battitura installato, pulsantiera laterale con fungo di emergenza. GB Meccanica (Giusti Tech S.r.l.) costruisce macchine per oreficeria dal 1973.

Modello
Macchina per catena figaro (con HMI Delta)

Descrizione

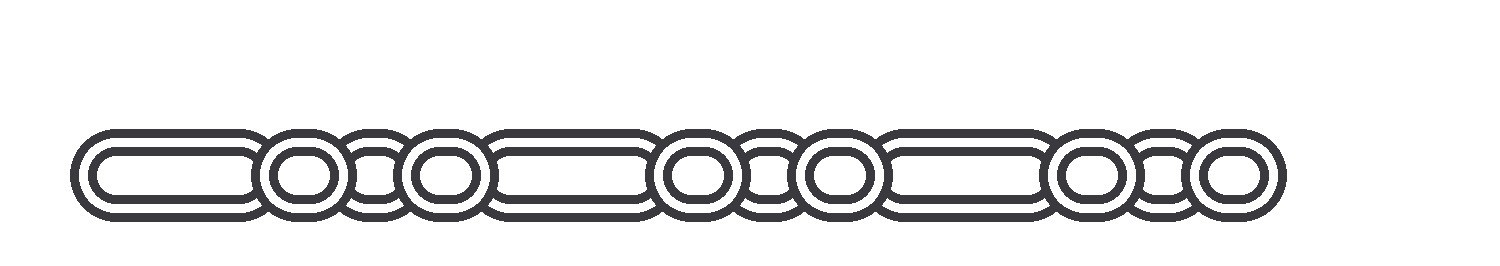

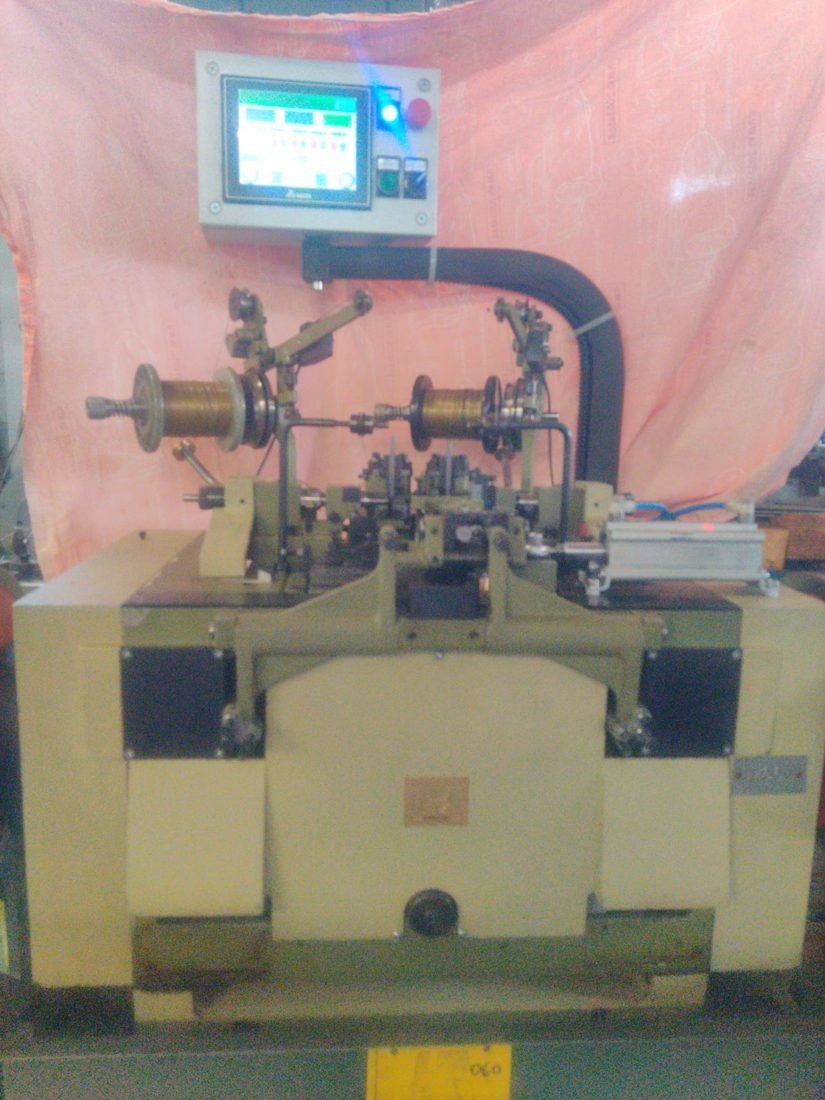

Macchina automatica per la produzione di catena figaro, con due bobine di alimentazione filo, gruppi di formatura e saldatura, cilindro pneumatico e pannello operatore touch screen Delta. La maglia figaro alterna gruppi di tre maglie corte a una maglia lunga. Seconda immagine: schema della maglia figaro, tre maglie corte seguite da una maglia lunga, ripetute.

Modello

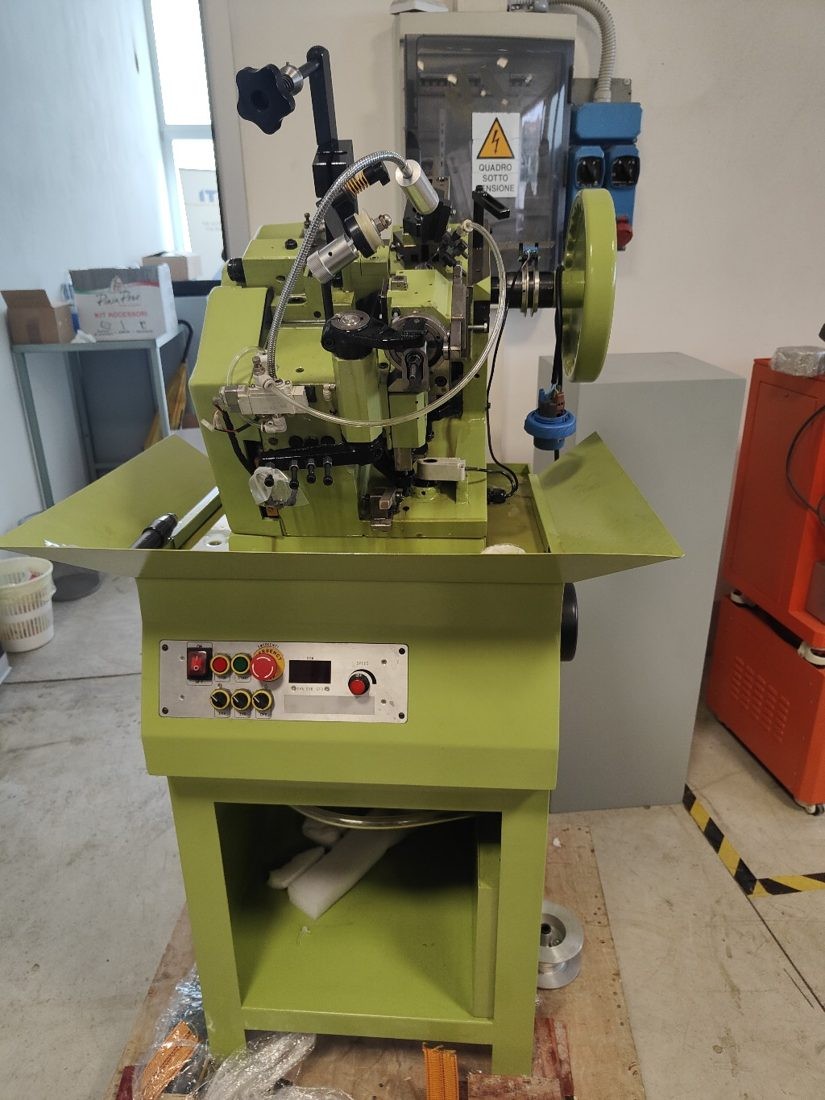

Combinata groumetta / forzata — filo da 0,60 a 2 mm

Descrizione

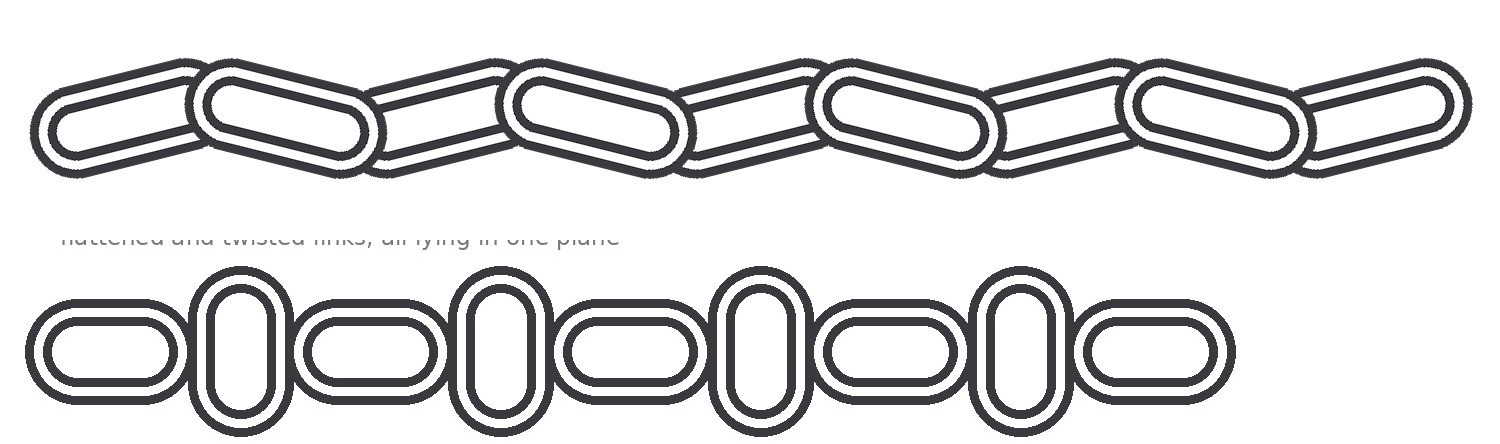

Macchina automatica a camme per la produzione di catena, combinata per maglia groumetta e maglia forzata, con campo di lavoro da 0,60 a 2 mm di diametro filo. Gruppi di formatura e taglio, volano di trasmissione laterale, lubrificazione e carter di protezione apribili. Quadro comandi frontale con contapezzi digitale, su basamento in carpenteria. Seconda immagine: schema delle due maglie prodotte, in alto la groumetta con maglie schiacciate e ritorte tutte complanari, in basso la forzata con maglie ovali uguali su piani alternati.

Marca
GE

Modello
Macchina per catena forzatina — matricola 533068

Descrizione

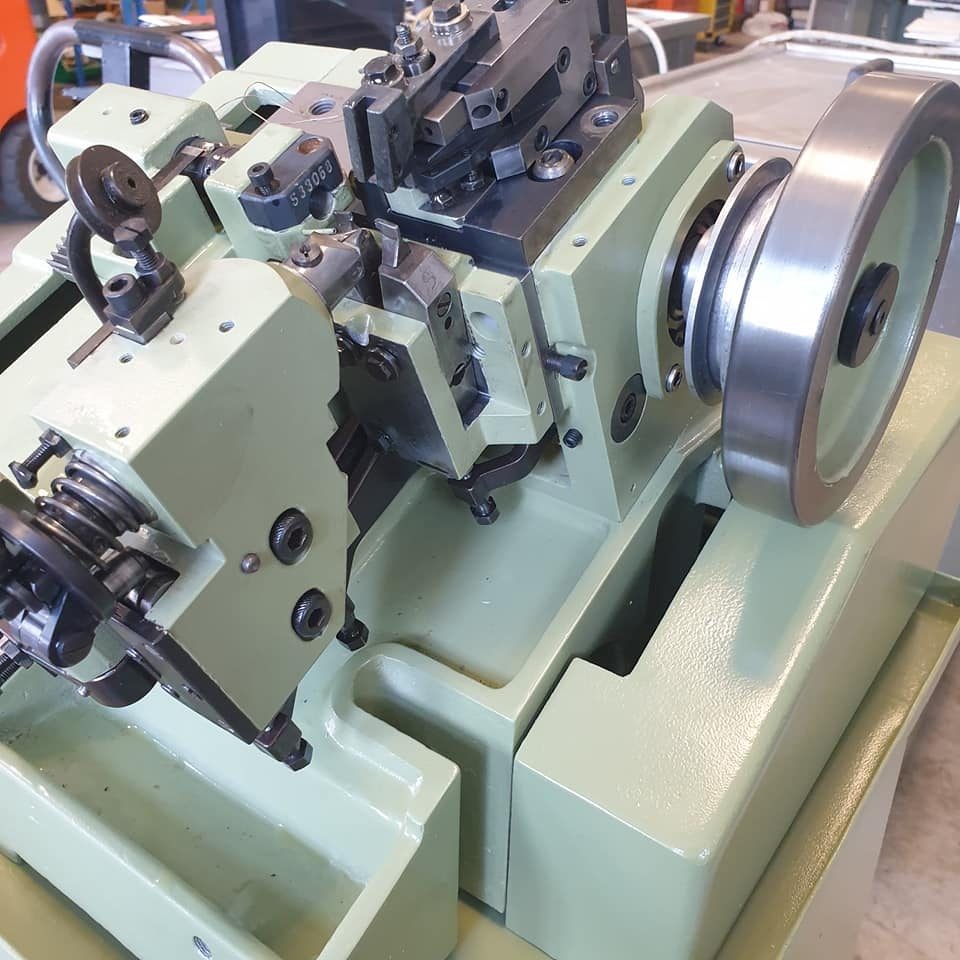

Macchina per catena forzatina: gruppo meccanico a camme con slitte portautensili registrabili, blocchi utensile in acciaio temprato, richiami a molla e volano/puleggia di trasmissione su basamento in ghisa. Matricola stampigliata 533068. Unità revisionata e riverniciata. Seconda immagine: schema della maglia forzatina, maglie ovali uguali su piani alternati.

Marca
AMB

Modello

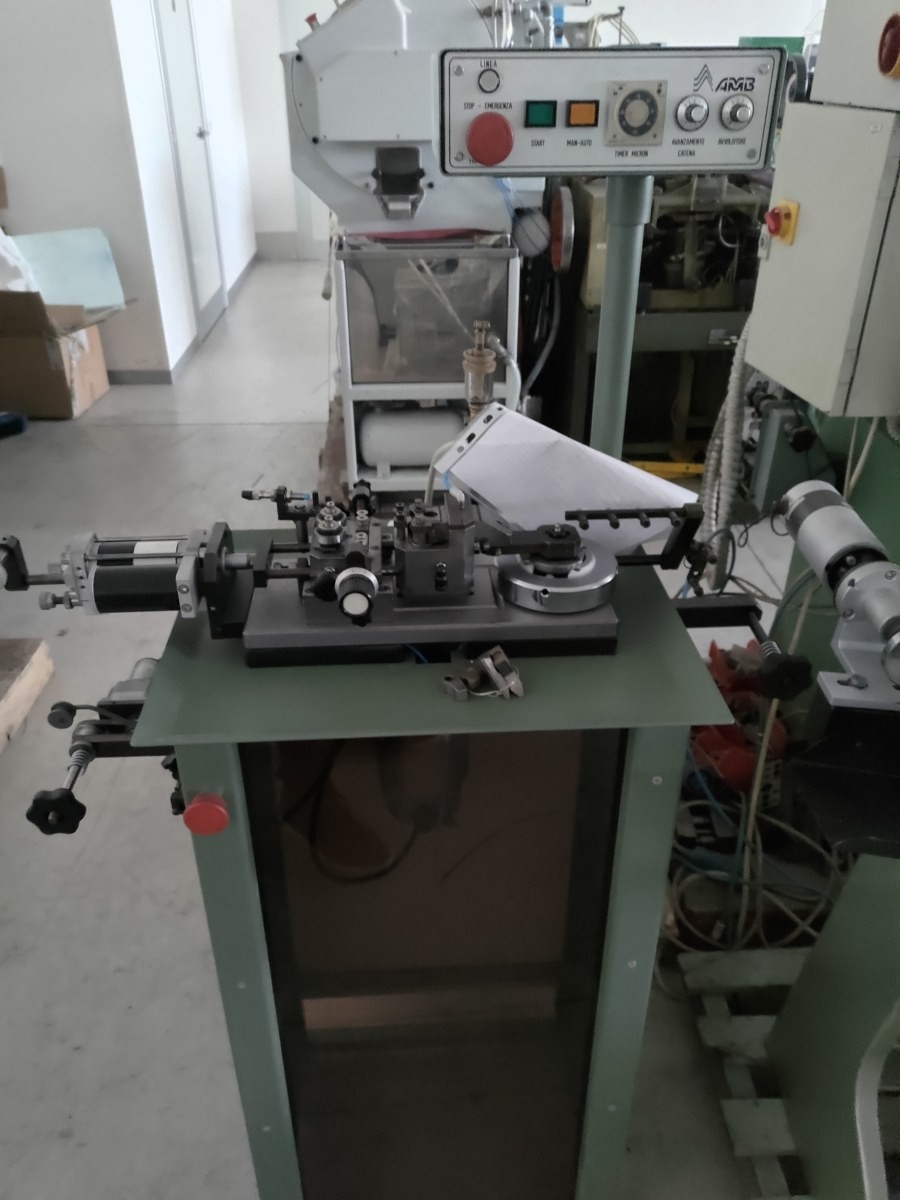

Compattatrice per catene

Descrizione

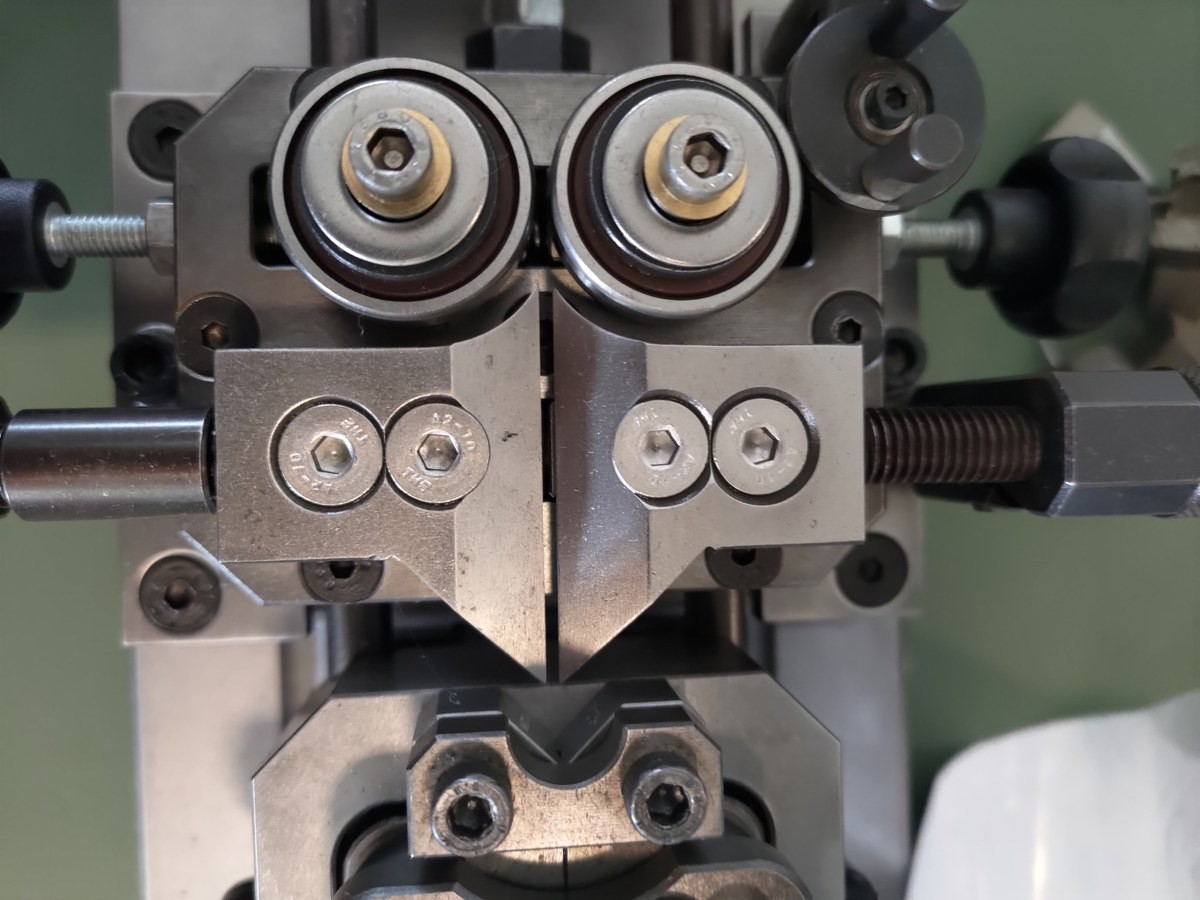

Macchina per la compattazione della catena: la catena passa fra i rulli e gli utensili di compattazione a V, che ne schiacciano e assestano le maglie dando alla catena la sezione e la superficie finali. Slitta di avanzamento pneumatica, gruppo di compattazione a blocchi registrabili con rulli di guida, disco a camma e aspo avvolgitore. Consolle su colonna a marchio AMB con spia linea, fungo di emergenza, Start, selettore manuale-automatico, timer micron e regolazioni separate di avanzamento catena e avvolgitore. Seconda foto: dettaglio dei rulli e degli utensili di compattazione.

Marca
Zone Creative S.r.l.

Modello
AVA3 — manuale di uso e manutenzione 04/17 rev. 0 del 10-02-2017 a corredo

Descrizione

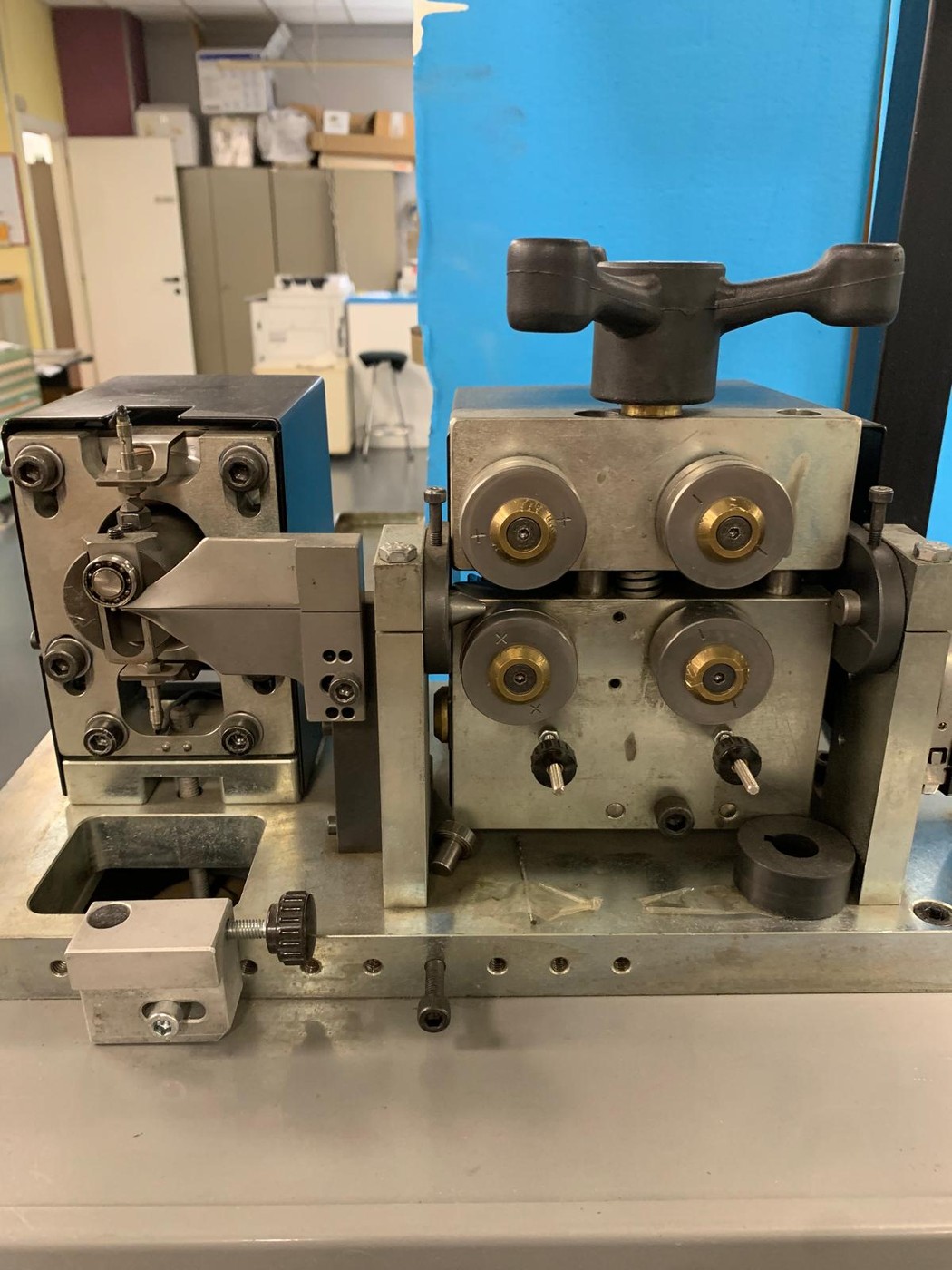

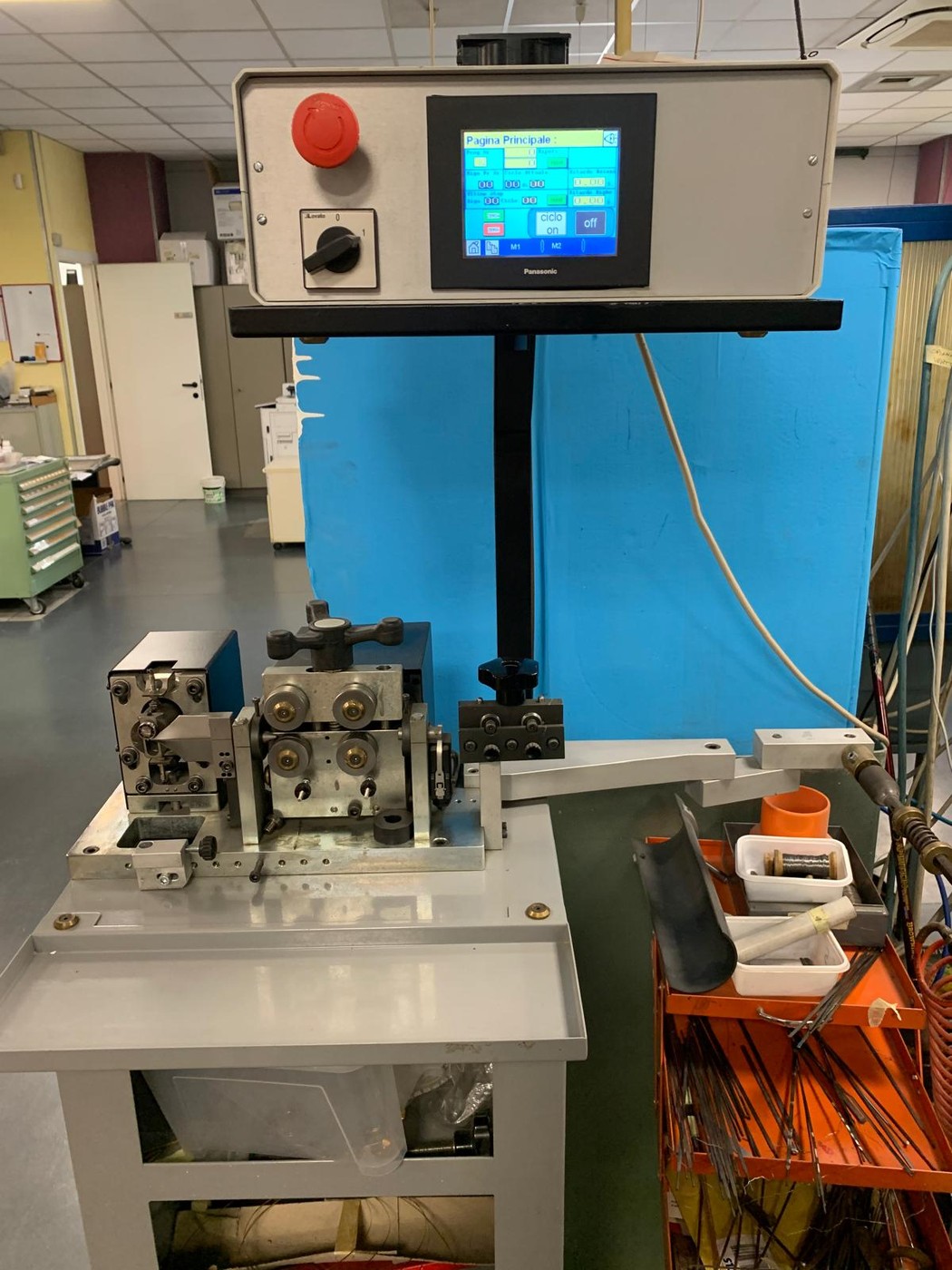

Avvolgitrice per catena fantasia, orecchini, ciondoli e semilavorati di oreficeria: avvolge il filo in spirali e maglie, con taglio a sega automatica, a coltelli verticali o orizzontali secondo il taglio richiesto. La testa comprende un raddrizzatore a quattro rulli, il gruppo di traino e il gruppo di taglio con blocchetto a V. Pannello touch Panasonic su colonna, sezionatore Lovato e fungo di emergenza. Dati del costruttore: 110 × 82 × 165 cm (H), esclusa la bobina; circa 220 kg; 220 V, 50/60 Hz, 0,6 kW; aria compressa 6-8 bar; fino a 90 programmi di forma.
